Magnetische Werkzeugablage
3D-Druck
Magnetische Ablage für Werkzeug und Kleinteile
Kurzbeschreibung
Die magnetische Ablage schafft zusätzlichen Stauraum direkt an der Stickmaschine. Sie bietet Platz für häufig benötigte Werkzeuge und Zubehör wie Schraubendreher, Inbusschlüssel, Unterfadenspulen, Spulenkapseln oder Sticknadeln.
Dank der großflächigen Magnetfolie auf der Rückseite kann die Ablage flexibel an geeigneten Metallflächen befestigt und bei Bedarf schnell umgesetzt werden.
Selber drucken oder fertig kaufen: Die magnetische Ablage ist auch als fertig gedruckte Version im ZSK Onlineshop erhältlich. Bestellungen erfolgen über ein Kundenkonto für gewerbliche Anwender. So können Sie die Ablage direkt einsetzen, ohne eigene Druckzeit oder Materialaufwand.
Das Problem
Bei Wartungs-, Einricht- und Rüstarbeiten werden regelmäßig Werkzeuge, Nadeln, Spulen und andere Kleinteile benötigt. Gleichzeitig bieten viele Stickmaschinen nur wenige geeignete Ablageflächen in direkter Reichweite.
Werkzeuge werden auf Maschinenabdeckungen, Tischen oder Werkzeugwagen abgelegt und müssen später erneut gesucht werden. Besonders bei Maschinenparks mit mehreren Stickmaschinen bedeutet dies zusätzliche Wege und unnötigen Zeitaufwand.
Die Lösung
Die magnetische Ablage hält häufig benötigte Werkzeuge und Kleinteile direkt dort bereit, wo sie benötigt werden.
Die Rückwand ist für selbstklebende Magnetfolie im Format A6 ausgelegt. Die Magnetfolie bedeckt nahezu die gesamte Rückseite der Ablage und sorgt dadurch für eine große Haftfläche an geeigneten Metallflächen der Maschine.

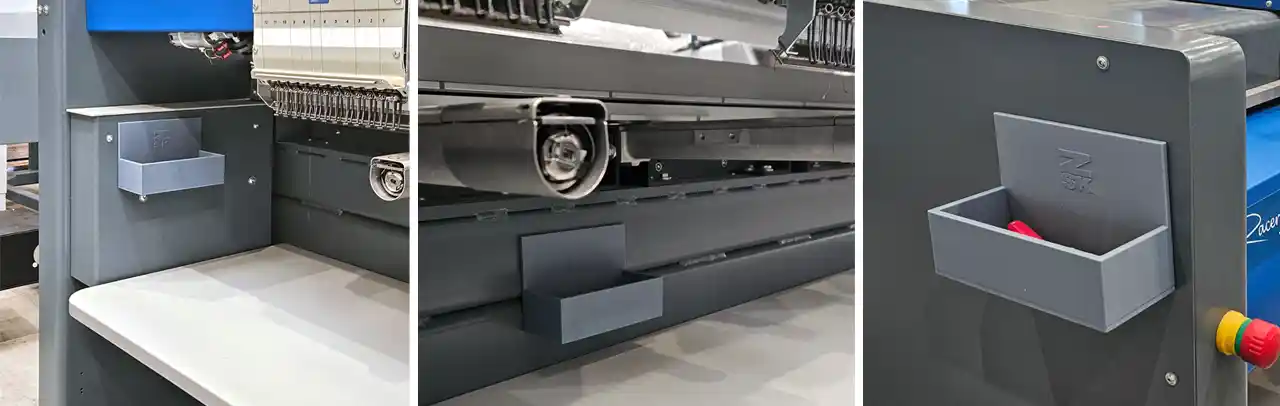

Die Ablage kann dauerhaft an einer Maschine verbleiben oder bei Wartungs- und Servicearbeiten schnell von Maschine zu Maschine mitgenommen werden.
Projektdaten
- Kategorie: 3D-Druck
- Schwierigkeitsgrad: Einfach
- Abmessungen: 160 × 76 × 110 mm
- Material: PLA
- Magnetfolie: Selbstklebende Magnetfolie im Format A6
Download
Laden Sie die STL-Datei (in einer Zip) herunter und fertigen Sie die Ablage mit Ihrem eigenen 3D-Drucker.
Benötigtes Material
- PLA-Filament
- Selbstklebende Magnetfolie im Format A6
- Schere oder Cutter
Druckhinweise
Die STL-Datei kann mit den Standardprofilen der meisten Slicer verarbeitet werden. Für dieses Projekt wird PLA-Filament empfohlen.
Montage
- Ablage drucken.
- Magnetfolie auf die Größe der Rückwand zuschneiden.
- Magnetfolie auf der Rückseite der Ablage aufkleben.
- Ablage an einer geeigneten Metallfläche der Maschine befestigen.
Hinweise
Die Haltekraft hängt von der verwendeten Magnetfolie sowie von der Beschaffenheit der Metalloberfläche ab. Die Ablage ist für typische Werkzeuge und Kleinteile ausgelegt, die im täglichen Betrieb einer Stickmaschine benötigt werden.
Lizenz
Die STL-Datei darf für den privaten und betrieblichen Einsatz verwendet werden. Eine Weitergabe, Veränderung mit anschließender Veröffentlichung oder kommerzielle Vermarktung der Datei ist nicht gestattet.
