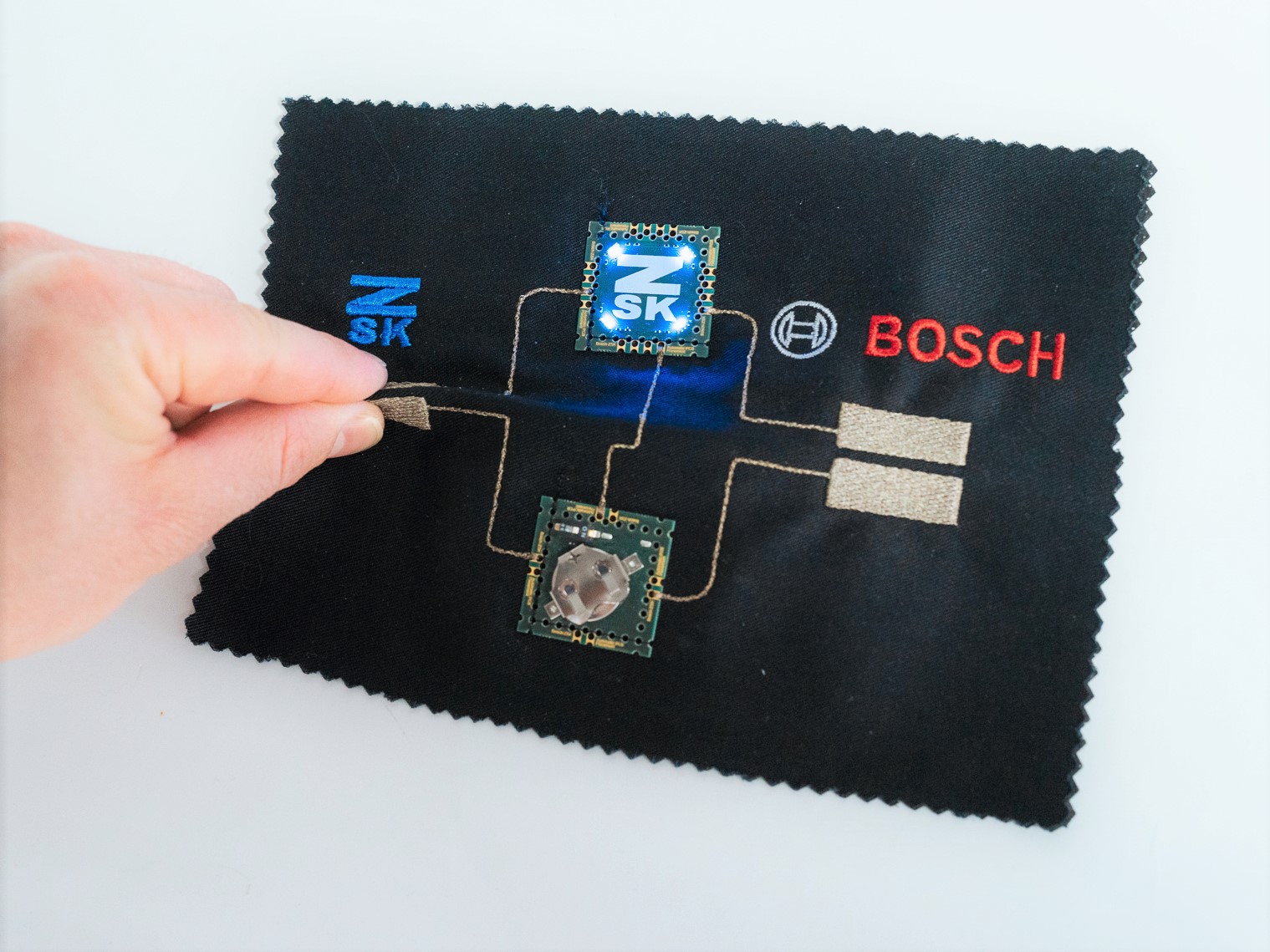

‘Pinch me’   Wir stellen Ihnen 'Pinch Me' vor, einen spaßigen und innovativen Demonstrator, der die Leistungsfähigkeit von der technischen Stickerei bei der Elektronikintegration zeigt. Mit zwei bestickten Steuerelementen und zwei Leiterplatten wurde dieses Muster vollautomatisch mit einer ZSK-Stickmaschine hergestellt, ohne dass ein Bediener eingreifen musste. Die Leiterplatten wurden mithilfe des ZSK PCB-Laying-Device präzise platziert und befestigt. Die Verbindungen zwischen den Leiterplatten und den Steuerelementen wurden mit leitfähigem Garn gestickt. Greifen Sie das linke oder rechte Steuerelement oder beide gleichzeitig, und die vier RGB-LEDs leuchten in der entsprechenden Farbe auf. Es ist eine einfache, aber effektive Möglichkeit, die automatische und zuverlässige Integration von Elektronik mittels Stickerei zu erleben. Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!

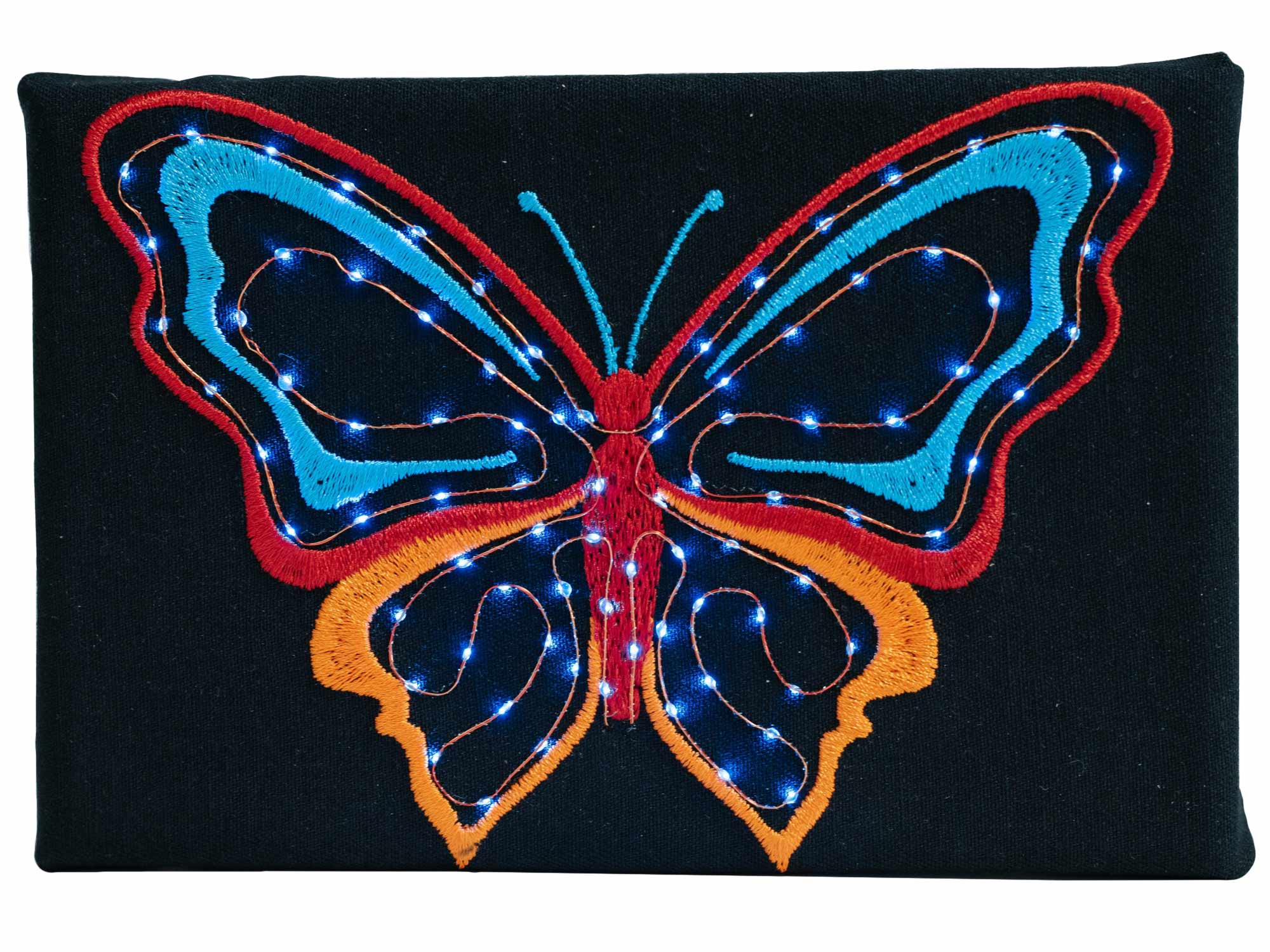

Gestickter Schmetterling mit LED-Draht Dieser beeindruckende Prototyp zeigt die Möglichkeiten, Beleuchtung in Textilien mittels der Sticktechnologie zu integrieren. Dies wird durch die Kombination von dem W-Kopf für Tailored Wire Placement (TWP) des LED-Drahts und dem F-Kopf für Dekoration erreicht. Der LED-Draht verfügt über winzige, helle LEDs, die in einem Abstand von 10 mm angeordnet sind. Dank des geringen Energieverbrauchs reicht eine einzige CR2032-Knopfzelle aus, um das Muster tagelang mit Strom zu versorgen. Die Batterie ist bequem im Lieferumfang enthalten. Lieferumfang: 1x Bestickter Schmetterling mit LED-Draht, auf einem Leinwandrahmen gespannt 1x CR2032-Batteriehalter 1x CR2032-Knopfzelle

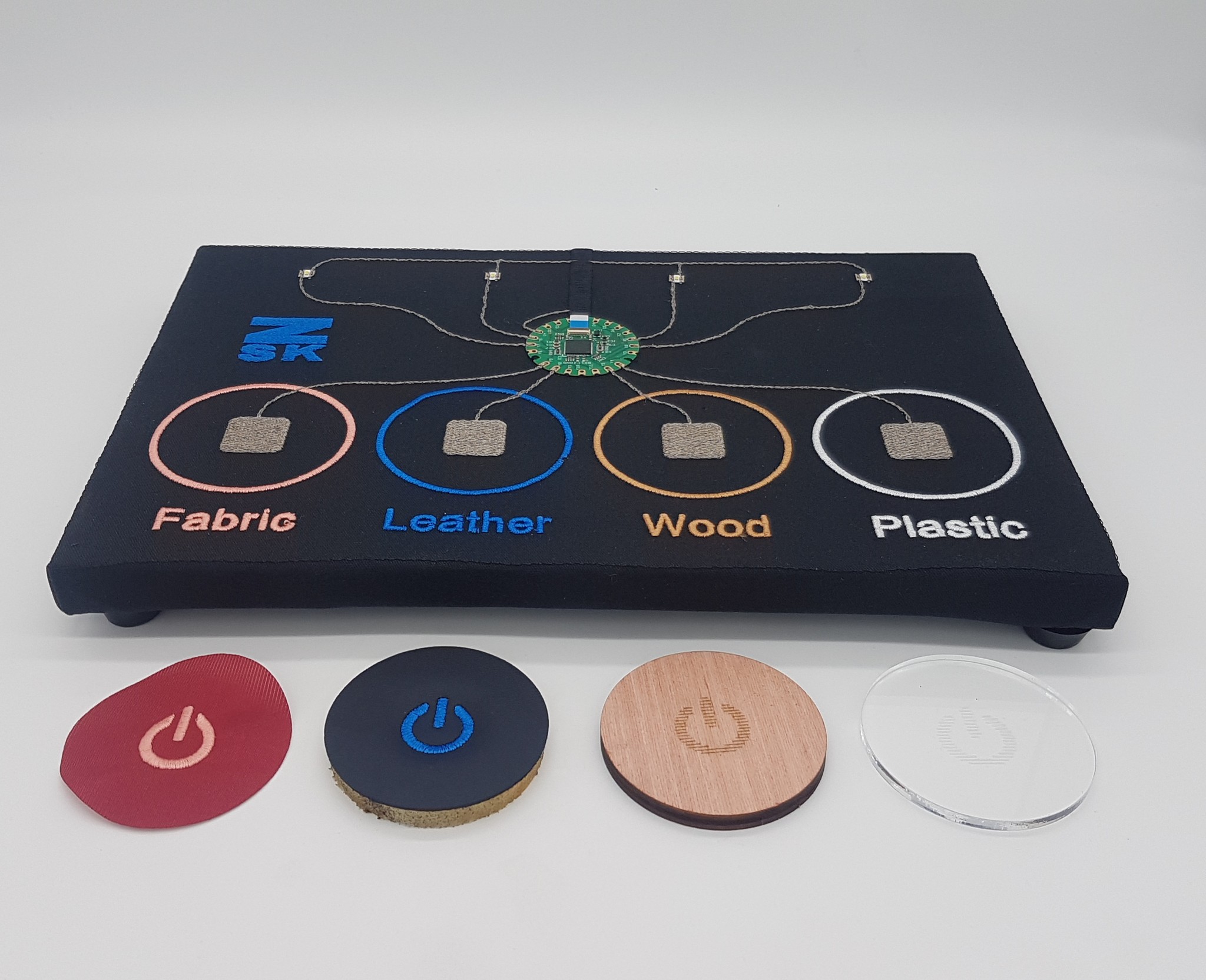

Capacitive Touch Demo Unser Capacitive Touch Demo ist ein Anschauungsmodell, dass verschiedene Integrationsmöglichkeiten gestickter Touch-Sensoren zeigt. Die kapazitive Messung erfordert keinen direkten Kontakt zum leitfähigen Pad und somit kann eine Berührung auch durch eine Vielzahl von flexiblen und starren Materialien wie Stoff, Leder und sogar Holz oder Kunststoff hindurch erkannt werden. Dabei kann jeder Sensor individuell konfiguriert und kalibriert werden. Der Capacitive Touch Demo besteht aus vier gestickten Touch-Sensoren, vier ZSK LED-Pailletten und ein ZSK E-Tex-Board. Durch das Berühren eines Sensors schaltet sich die entsprechende LED ein und aus. Die Stromversorgung des Demonstrators erfolgt über das mitgelieferte USB-Kabel. Vier Abdeckpads aus verschiedenen Materialien – Stoff, gepolstertes Leder, Holz und Acrylglas – sind ebenfalls inklusive. Maße: ca. 30 cm x 20 cm Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!

Gesticktes Piano   Haben Sie schon einmal Musik auf einem Stoffstück gespielt? Das Gestickte Piano macht das möglich! Dieses besondere Klavier verfügt über acht Tasten, die mit leitfähigem Garn gestickt und mit einem Adafruit Circuit Playground-Board verbunden sind. Einfach eine der Tasten mit dem Finger berühren und die Adafruit-Platine spielt den entsprechenden Ton über den integrierten Mini-Lautsprecher ab, während gleichzeitig LEDs in passender Farbe aufleuchten. In diesem Video  können Sie sehen, wie dieser faszinierende Demonstrator in Aktion funktioniert. Die Klaviertasten und die Leiterbahnen, die sie mit der Platine verbinden, werden vollautomatisch von einer ZSK-Stickmaschine gestickt. Anschließend werden die Leiterbahnen mit nicht-leitfähigem Stickgarn abgedeckt, um sie vor mechanischer Belastung zu schützen und das Design durch eine farblich passende Gestaltung zu verschönern. Das Gestickte Piano wird mit einem USB-Kabel geliefert, sodass Sie es ganz einfach von Ihrer Powerbank oder Ihrem Notebook aus mit Strom versorgen können. Und wenn Sie gerne selbst kreativ werden möchten, bieten wir auch ein DIY-Kit an, mit dem Sie das Piano selbst sticken können! Das Kit enthält alles, was Sie benötigen, um Ihr eigenes einzigartiges Design zu erstellen und das besondere Erlebnis zu genießen, Musik auf Stoff zu spielen. Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!

597850 ZSK MEMORY GAME V3 SIMON 3H

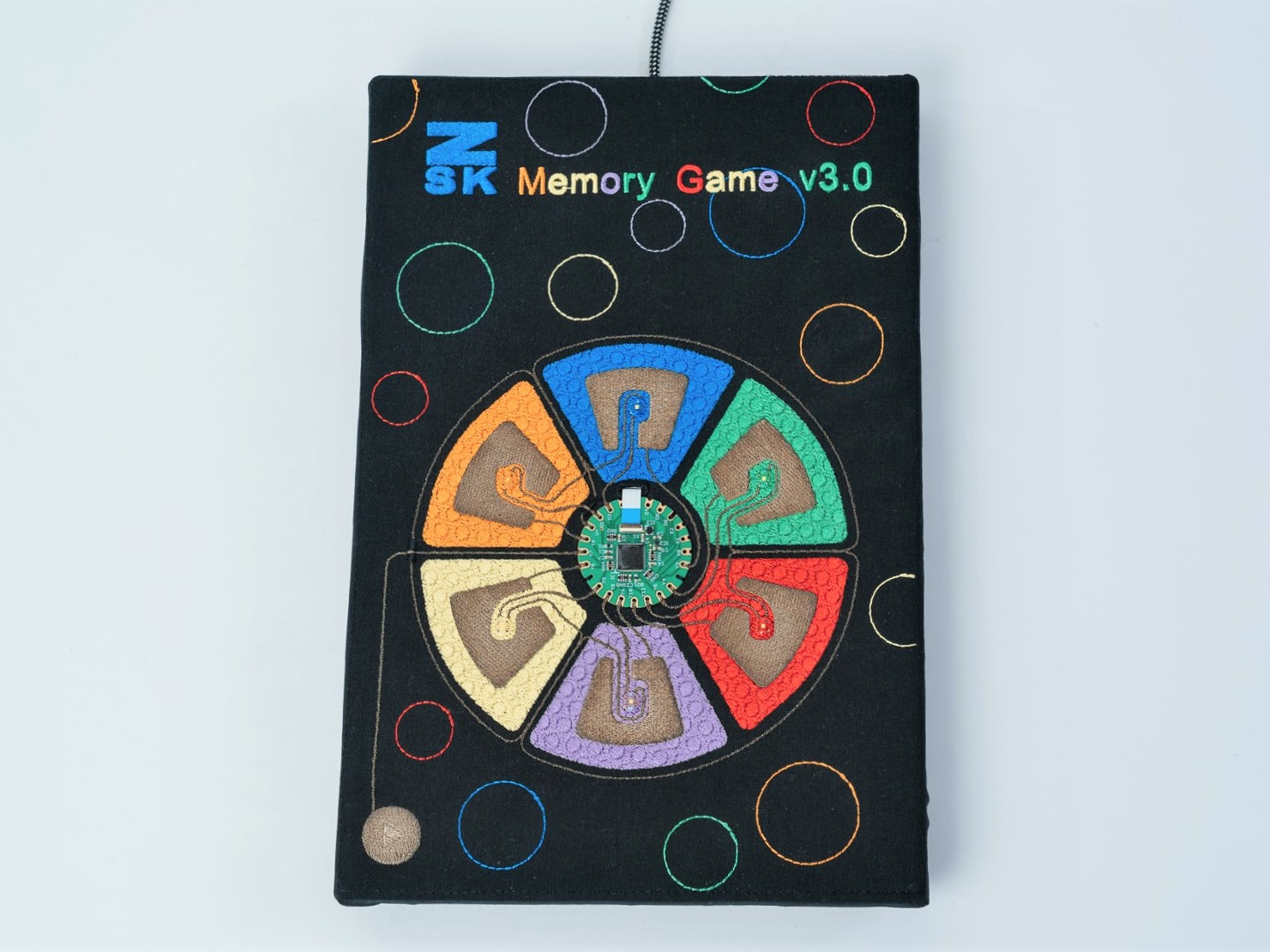

597849 ZSK MEMORY GAME V3 SIMON

Smart Dashboard   Sie möchten, dass die Helligkeit der Beleuchtung in einem Fahrzeug gesteuert wird, indem Sie mit den Fingern über die lederne Armlehne wischen, oder dass Ihr Autositz einzustellen ist, indem Sie gestickte Schalter berühren, die mit dem Interieur verschmelzen? All das ist jetzt möglich! Unser Smart Dashboard demonstriert in einem kleinen Maßstab, wie unsere kapazitive Touch-Technologie eine Berührungsregistrierung, auch durch dicke dielektrische Materialien hindurch, ermöglicht und eine perfekte Kombination zwischen Funktionalität und Design erlaubt. Das Dashboard verfügt über drei gestickten Touch-Sensoren, einen gestickten Touch-Slider und sechs ZSK LED-Pailletten, die alle von einem ZSK E-Tex-Board gesteuert werden. Die Berührungssensoren, die LED-Pailletten und die Verbindungen zum Controller-Board können sogar mit einer Stickmaschine von ZSK vollautomatisch realisiert werden. Sehen Sie sich die Funktionsweise des Demonstrators in diesem Video an. Maße: ca. 43 cm x 37 cm Stromversorgung: Micro USB Haben wir Ihr Interesse an unserer Technologie geweckt? Dann Schauen Sie sich unseren Touch-Demonstrator-Video an. Wir freuen uns auf Ihren Besuch. Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!

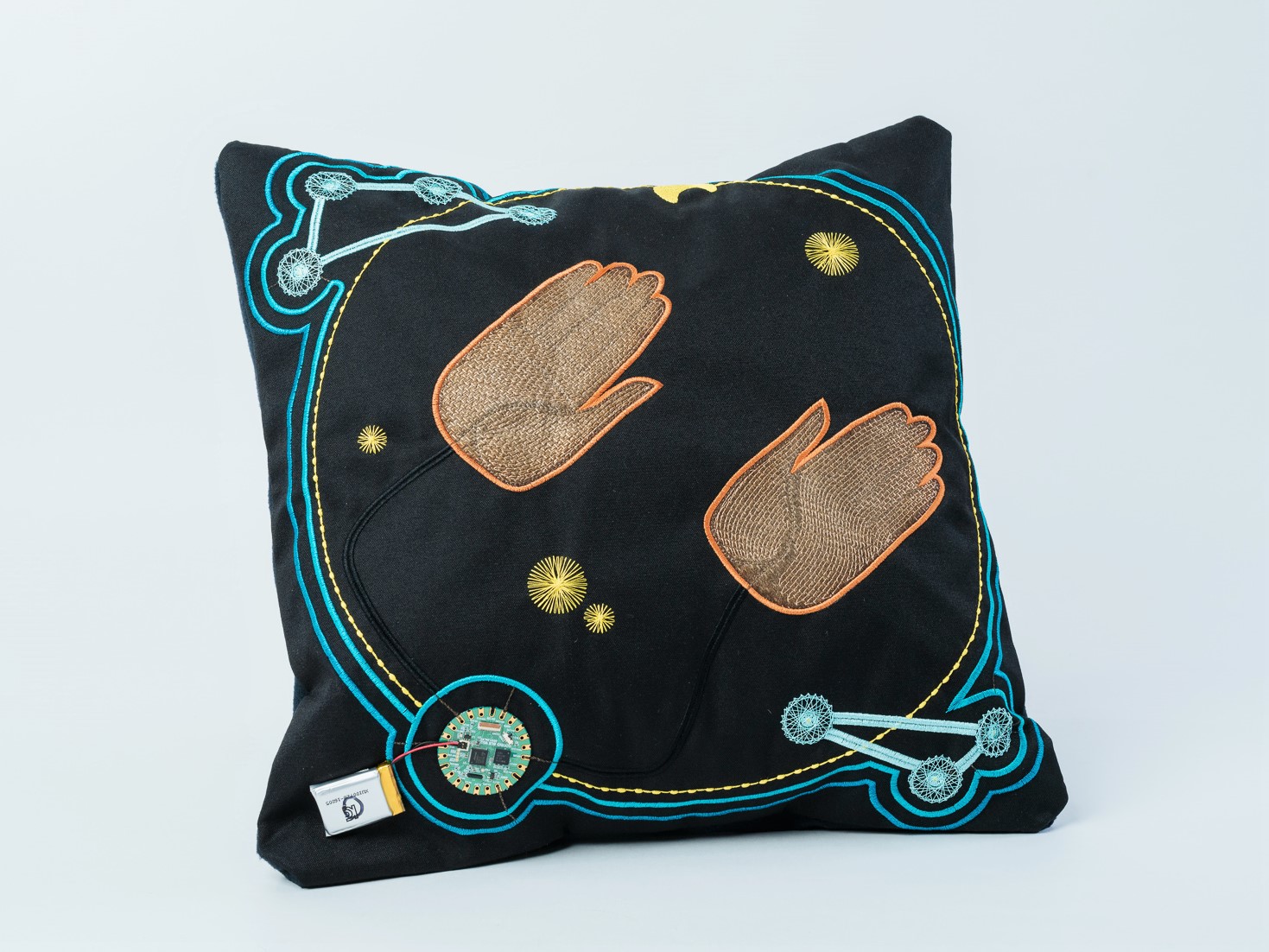

Smart Pillow - Kissenbezug   Unser Smart Pillow ist ein interaktiver Kissenbezug mit zwei LED-Clustern, die bei Berührung blinken. Sie benötigen lediglich eine Füllung, um daraus ein schönes Accessoire zu machen. Zwei handförmige Berührungsflächen, die als Applikation mit leitfähigem Textil realisiert sind, dienen als kapazitive Touch-Sensoren. Sieben ZSK LED-Pailletten bilden zwei LED-Cluster, die entsprechend dem berührten Sensor blinken. Gesteuert werden die Sensoren und LEDs von einem runden Mikrocontroller-Board, das speziell für die technische Stickerei entwickelt wurde. Maße: 50 cm x 50 cm Lieferumfang: 1x ZSK Smart Pillow Kissenbezug inkl. 650 mAh LiPo-Akku. Generell interessiert an unserer gestickten kapazitiven Touch-Technologie? Dann Schauen Sie sich unseren Touch-Demonstrator an und die Fähigkeit, Berührungen hindurch verschiedener dielektrischer Materialien wie Leder, Holz und Kunststoff zu erkennen. Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!

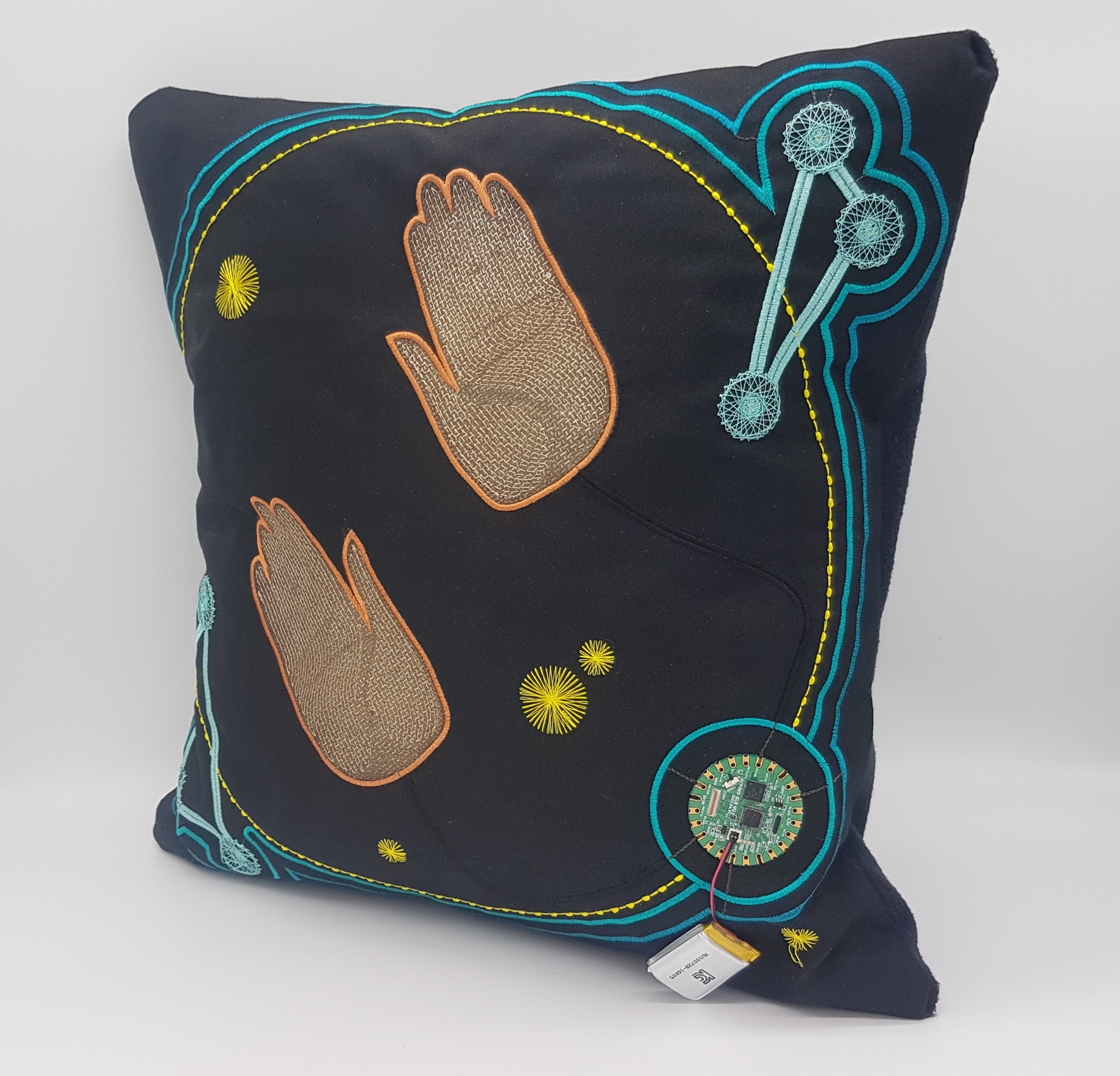

Smart Pillow   Unser Smart Pillow ist ein interaktives Kissen mit zwei LED-Clustern, die bei Berührung blinken. Zwei handförmige Berührungsflächen, die als Applikation mit leitfähigem Textil realisiert sind, dienen als kapazitive Touch-Sensoren. Sieben ZSK LED-Pailletten bilden zwei LED-Cluster, die entsprechend dem berührten Sensor blinken. Gesteuert werden die Sensoren und LEDs von einem runden Mikrocontroller-Board, das speziell für die technische Stickerei entwickelt wurde. Maße: 50 cm x 50 cm Lieferumfang: 1x ZSK Smart Pillow Kissenbezug inkl. 650 mAh LiPo-Akku und Füllung. Generell interessiert an unserer gestickten kapazitiven Touch-Technologie? Dann Schauen Sie sich unseren Touch-Demonstrator an und die Fähigkeit, Berührungen hindurch verschiedener dielektrischer Materialien wie Leder, Holz und Kunststoff zu erkennen. Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!

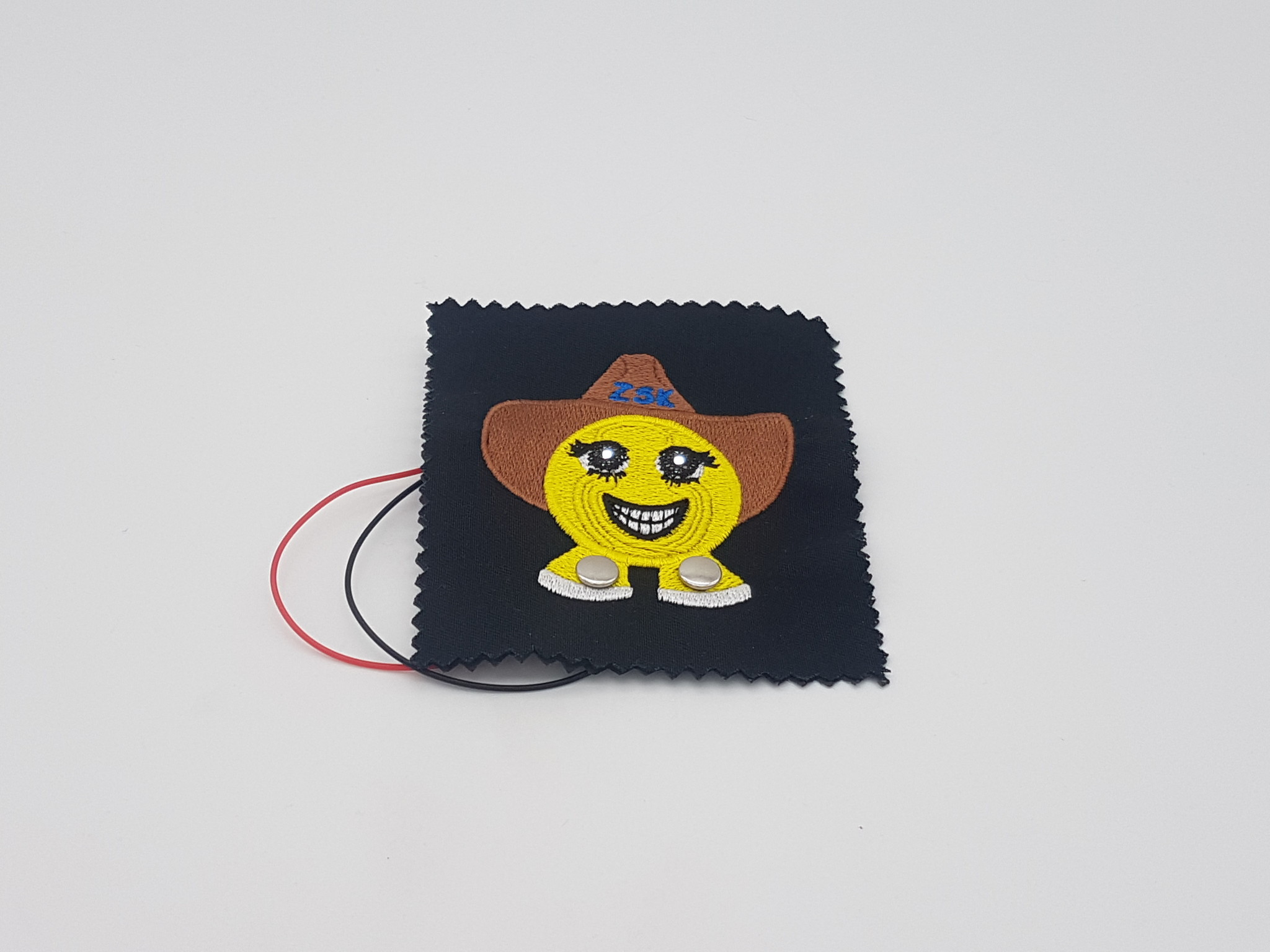

Erleuchteter Smiley   Zurück aus den 80zigern – unser “Erleuchteter Smiley” - ein echter Hingucker unter den Smarties. Unser Smiley ist nicht nur einfach in der Umsetzung, sondern bringt auch mit seinen leuchtenden LED-Augen Farbe und Freude ins Leben! Zwei ZSK LED-Pailletten werden platziert und mit leitfähigem Garn angeschlossen. Danach werden die LED-Pailletten und die Leiterbahnen durch eine dekorative Stickerei versteckt, so dass nur noch die kleinen LEDs sichtbar sind. Die Stromversorgung des Smileys erfolgt über die mitgelieferte Knopfzelle im Batteriehalter, der über zwei Druckknöpfe im Fußbereich angeschlossen wird. Ganz einfach, und kann mit einer Stickmaschine von ZSK sogar vollautomatisch hergestellt werden. Maße: 10 cm x 10 cm Zum Lieferumfang gehören: 1 x Erleuchteter Smiley 1 x CR3220 Batteriehalter 1 x CR3220 Knopfzelle Für weitere Informationen über unsere Technologie und unsere Dienstleistungen, besuchen Sie www.3eSmartSolutions.de. Tauchen Sie ein in die Welt von Smart & E-Textiles und entdecken Sie die grenzenlosen kreativen Möglichkeiten der technischen Stickerei!
