ABSOLUTER DREHGEBER

ABSOLUTER DREHGEBER

ABSOLUTER DREHGEBER

Ersatzteil für ZSK Stickmaschinen – RACER 4 S II, RACER 4 S SF, RACER 6 S II u. a.. Absoluter Drehgeber (ZSK-Bestellnummer 396 260 008). Passend für ZSK RACER 4 S II, RACER 4 S SF, RACER 6 S II, RACER COMPACT TWIN, RACER H 0118-495, RACER II 8W, RACER R1 W, RACER R4 W, SPRINT 7 MAX, SPRINT 7L MAX, SPRINT 8 und SPRINT R9.

Der Winkelgeber, auch Drehgeber genannt, ist für MSCI/J-Maschinen vorgesehen..

Für: Antriebswelle oben/unten linke Seite Typ 3 – SGFA, SGZA, MCSW u. a.. Absoluter Drehgeber Monoturn (ZSK-Bestellnummer 396 261 001). Verbaut in folgenden Ersatzteilkatalogen (PDF): ZSK Stickmaschinen MCSW/xCSL – Baugruppe Antriebswelle oben/unten linke Seite Typ 3, PDF-Seite 21 ZSK Flachstickmaschinen SGFA/MxFx/LxFx/XxFx/YxFA/ZxFA – Baugruppe Antriebswelle oben/unten linke Seite Typ 3, PDF-Seite 37 ZSK Spezial-Stickmaschine SGVA – Baugruppe Antriebswelle oben/unten linke Seite Typ 3, PDF-Seite 29 ZSK Spezial-Stickmaschine SGZA, YGZA, ZBZA – Baugruppe Antriebswelle oben/unten linke Seite Typ 3, PDF-Seite 29 ZSK Freiarm-Stickmaschine SPRINT 4 – Baugruppe Hauptantrieb, PDF-Seite 17 ZSK Freiarm-Stickmaschine SPRINT 5.1 – Baugruppe Hauptantrieb, PDF-Seite 17 Auch im 3D-Ersatzteilkatalog enthalten: ZSK RACER R1 W, RACER R4 W und SPRINT R9. Die 3D-Modelle und alle Ersatzteilkataloge finden Sie unter → Ersatzteilkataloge.

Für: Legekopf – MCSW. Absoluter Drehgeber Monoturn (ZSK-Bestellnummer 396 260 004). Verbaut in → ZSK Stickmaschinen MCSW/xCSL – Ersatzteilkatalog (PDF), Baugruppen: Kragarm – PDF-Seite 99 Legekopf, L-Kopf – PDF-Seite 67

ABSOLUTER MULTITURN DREHGEBER

LICHTSCHRANKE

LICHTSCHRANKE

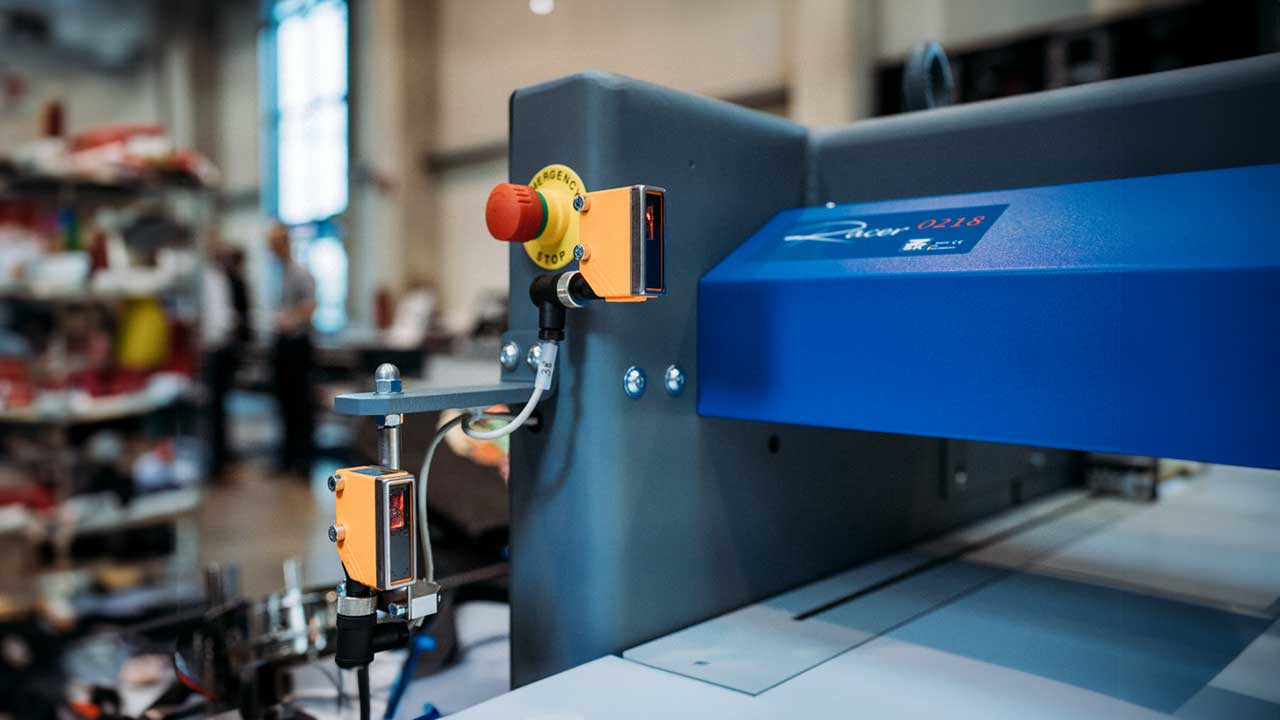

Auf- / und Nachrüstung Lichtschranke. Lichtschranke für die Maschinenserien JAFA und RACER

LICHTSCHRANKE

Einweglichtschranke Sender O5S500 ifm electronic.   Sehr hohe Reichweite Robustes Gehäuse für den Einsatz in rauer Industrieumgebung Gut sichtbare Anzeige der Betriebsbereitschaft   Betriebsspannung [V] 10...36 DC Stromaufnahme [mA] 20 Schutzklasse II Verpolungsschutz ja Reichweite < 25m     Hinweis: In Deutschland und der Schweiz sind Lichtschranken gesetzlich vorgeschrieben. In allen anderen Ländern ist dies optional. Die Lichtschranke dient dem Schutz des Maschinenbedieners. Bitte reparieren Sie defekte Lichtschranken, um die Sicherheit des Benutzers zu gewährleisten.

Einweglichtschranke Empfänger O5E500 ifm electronic.   Empfindlichkeit einstellbar mittels Teach-Tasten Programmierbare Hell-/Dunkelschaltung Sehr hohe Reichweite Robustes Gehäuse für den Einsatz in rauer Industrieumgebung Gut sichtbare Anzeige der Betriebsbereitschaft   Betriebsspannung [V] 10...36 DC Stromaufnahme [mA] 10 Schutzklasse II Verpolungsschutz ja Schaltfrequenz DC [Hz] 1000 Reichweite < 25m     Hinweis: In Deutschland und der Schweiz sind Lichtschranken gesetzlich vorgeschrieben! In allen anderen Ländern ist dies optional. Die Lichtschranke dient dem Schutz des Maschinenbedieners. Bitte reparieren Sie defekte Lichtschranken, um die Sicherheit des Benutzers zu gewährleisten.

Einweglichtschranke Sender OJ5030 ifm electronic. Besonders kompakte Bauform Sehr hohe Reichweite <10m Einfache Ausrichtung durch sichtbares Rotlicht LED-Anzeige zur Kontrolle von Betrieb, Schaltzustand und Funktion   Betriebsspannung [V] 10...36 DC Stromaufnahme [mA] < 19 Schutzklasse III Verpolungsschutz ja Reichweite < 10m     Hinweis: In Deutschland und der Schweiz sind Lichtschranken gesetzlich vorgeschrieben! In allen anderen Ländern ist dies optional. Die Lichtschranke dient dem Schutz des Maschinenbedieners. Bitte reparieren Sie defekte Lichtschranken, um die Sicherheit des Benutzers zu gewährleisten.
